OPTION / アナライザー共通オプション

 ■ メモリーカード

SDカード

オプション品対応表(PDF)
32ギガバイトSDHCカード
SD-32GX
Class10
標準価格: \4,300 (税抜)
16ギガバイトSDHCカード
SD-16GX
Class10
標準価格: \3,000 (税抜)
8ギガバイトSDHCカード
SD-8GX
Class10
標準価格: \2,800 (税抜)
オプションのSDカードは当社アナライザーとの相性確認テストを行なった製品です。
SDカードの写真はイメージ画像です。実際のSDカードのデザインや表記とは異なりますので、ご了承ください。

CFカード

CFカードは販売終了しました。

 ■ アナライザー専用計測ケーブル、端子台

オプション品対応表(PDF)
DSUB25ピン用モニターケーブル LE-25M1

[ 詳細 ]
一般的なDSUB25ピン仕様の通信ラインを計測するための分岐ケーブルです。全結線仕様です。
※LE-8200A / 8200 / 3500XR / 2500XR / 3500R / 2500R / 3500 / 2500 / 1500 / 7200 / 3200 / 2200 / 1200 / 200PR / 150PR / 200PS / 150PSの同梱品と同等 標準価格: \6,000 (税抜)
DSUB9ピン用モニターケーブル LE-259M1

[ 詳細 ]
パソコン等のDSUB9ピン仕様RS-232Cを計測するための分岐ケーブルです。
標準価格: \7,000 (税抜)
5線TTLプローブ LE-5LS

[ 詳細 ]

LE-3500XR/LE-2500XR/LE-120SA/LE-3500R/LE-2500R/LE-1500RのTTL/外部信号入出力ポート(5ピン)に適合するプローブ付きケーブルです。
LE-3500XR / LE-2500XR / LE-3500R / LE-2500Rの同梱品と同等

標準価格: \7,000 (税抜)

X.21モニターケーブル LE-25Y15

[ 詳細 ]
DSUB15ピン仕様のX.20/21を計測するためのY型シールドタイプ分岐ケーブルです。
標準価格: \33,000 (税抜)
V.35モニターケーブル LE-25M34

[ 詳細 ]
M型34ピン仕様のV.35を計測するための分岐ケーブルです。
標準価格: \68,000 (税抜)
RS-530用端子台 LE-530TB

[ 詳細 ]
RS-530ポートをRS-422/485の接続に便利な端子台仕様に変換します。
標準価格: \5,800 (税抜)
端子台変換アダプタ LE-5TB

[ 詳細 ]
DSUBコネクタに配置されたRS-422/485信号を端子台に取り出すためのアダプタです。
適合機種:LE-200PR / LE-200PS / LE-150PR / LE-150PS / LE-150P / LE-150L
標準価格: \5,000 (税抜)

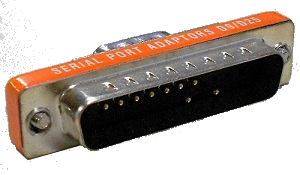

DSUB25-9変換アダプタ LE-259AD2

[ 詳細 ]

RS-232CのDSUB9ピンをDSUB25ピンに変換します。
DB9ピン(メス) - DB25ピン(メス)
標準価格: \1,600 (税抜)

10ピン外部入出力ケーブル LE-10ES1

[ 詳細 ]

LE-120SAやLE-3500XRなどのTTL計測ポート/外部信号入出力ポートに適合するプローブ付きケーブルです。
※LE-120SA、LE-170SAの同梱品と同等

RS-449モニターケーブル LE-25Y37

[ 詳細 ]
DSUB37ピン仕様のRS-449を計測するためのY型シールドタイプ分岐ケーブルです。
標準価格: \35,000 (税抜)
RS-530ケーブル LE-25S530

[ 詳細 ]
RS-530の全差動信号ペアをツイストペアでストレート結線したシールドケーブルです。
標準価格: \20,000 (税抜)
DSUB25ピン用端子台 LE-25TB2

[ 詳細 ]
DSUB25ピンコネクタの全信号を25極の押し締め型端子台に変換します。
標準価格: \14,000 (税抜)
3線プローブケーブル LE-3LP
LE-150PやLE-610FSの外部トリガー入出力コネクタに適合するICクリップ付きケーブルです。
OP-SB7XCなどのオプション製品の接続コネクタにも適合します。
※OP-SB87FD / OP-SB87 / OP-SB7XC / OP-SB7XL / OP-SB7GX 等の同梱品と同等
適合機種:LE-150P、LE-610FS、OP-SB87FD / OP-SB87 / OP-SB88 / OP-SB7XC / OP-SB7XL / OP-SB7FX / OP-SB7GX
標準価格: \3,800 (税抜)
外部信号入出力ケーブル LE-4TG
外部トリガー信号の入出力などに利用するICクリップ付きケーブルです。
※LE-8600X / LE-8600XR / LE-8500X / LE-8500XR / LE-8500X-SE / LE-8500XR-SE / LE-110SA 等の同梱品と同等
適合機種:LE-8600X / LE-8600XR / LE-8500X / LE-8500XR / LE-8500X-SE / LE-8500XR-SE / LE-110SA / LE-8200A / LE-8200 / LE-3200/ LE-2200
標準価格: \5,000 (税抜)
DSUB9ピン分岐ケーブル LE-009M1

[ 詳細 ]
DSUB9ピン仕様の分岐ケーブルです。RS-232CやCANの計測に利用できます。
※OP-SB87 / OP-SB7GX 等の同梱品と同等
標準価格: \5,500 (税抜)
DSUB9ピン分岐ケーブル LE-009M2

[ 詳細 ]
DSUB9ピン仕様の分岐ケーブルです。RS-232CやCANの計測に利用できます。
LE-009M1とはコネクタのオス/メスおよび適合機種が異なります。
※LE-110SA / LE-120SA および OP-SB87FD / OP-SB7XC / OP-SB7XL 等の同梱品と同等
標準価格: \5,500 (税抜)
ワニ口クリップ付きケーブル LE-9LP2

[ 詳細 ]
CAN測定用ワニ口クリップとLIN測定用ICテストクリップがついたプローブケーブルです。
※外部トリガー信号や外部アナログ信号は入出力できません。
適合機種:LE-270A / LE-270GR
標準価格: \9,000 (税抜)
8線プローブケーブル LE-8EX
OP-SB87, OP-SB7GXの外部トリガ入出力およびアナログ信号入力に使用するプローブケーブルです。
※OP-SB87, OP-SB7GXの同梱品と同等
適合機種:OP-SB87 / OP-SB7GX
標準価格: \7,000 (税抜)
OBD2-DSUB9ケーブル OBD2-DB9-09B

[ 詳細 ]
車載OBD2コネクタに接続してCANの計測が可能です。
適合機種:OP-SB87FD / OP-SB87 / OP-SB7XC /OP-SB7XL /OP-SB7GX / LE-170SA
標準価格: \7,900 (税抜)
OBD2-DSUB9ケーブル OBD2-DB9-09MA

[ 詳細 ]
DSUB9pinコネクタ(メス)-OBDII Aコネクタ(オス)の市販評価ボード用の変換ケーブル(長さ1m)です。
標準価格: \2,700 (税抜)
3線プローブケーブル LE-3LP2
OP-SB85Lなどのアナログ入力コネクタに適合する高級テストクリップ付きケーブルです。LE-150P などの外部トリガー入出力コネクタにも適合します。
※OP-SB85L / OP-SB85 / OP-SB85IR / OP-SB85C の同梱品と同等
適合機種:OP-SB85 / OP-SB85L / OP-SB85IR / OP-SB85C / LE-150P / LE-610FS / OP-SB7FX / OP-SB7GX / OP-SB87 / OP-SB88
標準価格: \5,000 (税抜)
CAN/LIN用DSUBケーブル LE-25M3A-1

[ 詳細 ]

LE-270A / LE-270AR / LE-270GR用のDSUBケーブルです。長さ1m、片端はマークチューブ付のY端子仕様です。
※LE-270A / LE-270AR / LE-270GRの同梱品と同等。
適合機種:LE-270A / LE-270AR / LE-270GR
標準価格: \10,000 (税抜)

CAN/LIN用防滴DSUBケーブル LE-25M3WP-2

[ 詳細 ]
CAN/LINデータロガー LE-270A用の防塵防滴仕様のDSUBケーブルです。長さ2m、片端はマークチューブ付の切り落とし仕様です。長さ指定のカスタム仕様もご注文いただけます。
※測定対象に接続するためのコネクタやクリップはお客様でご用意ください。
※DSUBコネクタは未接続状態では防滴性能を発揮できません。
適合機種: LE-270AR / LE-270A
標準価格: \22,000 (税抜)
OBD2-DSUB25ケーブル OBD2-DB25C2-1

[ 詳細 ]
車載OBD2コネクタに接続してCANの計測が可能です。OBD2コネクタから計測器のDCジャックに電源を供給できます。
※対象信号や長さのカスタム対応が可能。
適合機種:LE-270GR / LE-270AR / LE-270A
標準価格: \15,000 (税抜)
OBD2-DSUB25ケーブル OBD2-DB25R2-1

[ 詳細 ]
車載OBD2コネクタに接続してCANの計測が可能です。OBD2コネクタから計測器のDSUBコネクタ1pin(BATTERY)に電源を供給できます。
※対象信号や長さのカスタム対応が可能。
適合機種:LE-270GR / LE-270AR
標準価格: \13,000 (税抜)
5線プローブケーブル LE-5LP2
外部トリガー入力4点または出力4点用
適合機種:LE-650H2/LE-650H2-A/OP-SB84
標準価格: \8,800 (税抜)
BNCテストクリップケーブル LE-BNC1040

[ 詳細 ]
BNC⇔テストクリップ(ICクリップ)のケーブルです。
ケーブル長1.2m テストクリップ長さ55mm ケーブルRG-58
標準価格: \2,000 (税抜)

 ■ アナライザー用 PPS同期ケーブル

PPS同期用 同軸ケーブル LE-SMA-MM-2

[ 詳細 ]
GPSアンテナを接続した1台の通信アナライザーLE-8600X/LE-8500XのPPS端子(SMAメス同軸コネクタ)から出力できるGNSS(PPS)信号を利用して、もう1台の通信アナライザーとタイプスタンプの同期をとる時にPPS端子同士を接続する時に利用します。
ケーブル長2m SMA(オス) - SMA(オス)
適合機種:LE-8600X / LE-8600XR / LE-8500X / LE-8500XR
標準価格: \4,800 (税抜)
PPS同期用 同軸ケーブル LE-SMA-LS-2

[ 詳細 ]
LE-8500X/XR、LE-8600X/XRのPPS信号コネクタから出力できるGPSのPPS信号をLE-8500X-RT/LE-8500XR-RTのTTL/外部トリガーコネクタのTRGINから入力する時に利用します。
ケーブル長2m SMA(オス) - ソケットコネクタ5極 2.54mmピッチ
適合機種:LE-8600X / LE-8600XR / LE-8500X / LE-8500XR / LE-8500X-RT / LE-8500XR-RT
標準価格: \5,500 (税抜)
PPS信号入出力ケーブル LE-PPS-2

[ 詳細 ]
LE-8500X-RT/LE-8500XR-RTのTTL/外部トリガーコネクタ間に接続して、PPS信号およびトリガーIN/OUT2信号を入出力する時に利用します。
ケーブル長2m ソケットコネクタ5極 2.54mmピッチ
適合機種:LE-8500X-RT / LE-8500XR-RT
標準価格: \6,500 (税抜)

 ■ アナライザー用 PC接続ケーブル

オプション品対応表(PDF)
DSUB9ピン用AUXケーブル LE2-8V

[ 詳細 ]
計測器のAUX(RS-232C)ポートとパソコン(DSUB9ピンDTE仕様)を接続するケーブルです。
※LE-8200A/8200/3500/2500/1500/7200/3200/2200/1200の同梱品と同等
標準価格:\6,000 (税抜)
マイクロUSBケーブル LE-US18MC
計測器とパソコンを接続するマイクロUSBケーブルです。
*LE-3500XR/LE-2500XR/LE-110SA/LE-120SA/LE-170SAの同梱品と同等
ケーブル長1.8m A-マイクロBコネクタ付
標準価格: \2,400 (税抜)
USBケーブル LE-US18
計測器とパソコンを接続するUSBケーブルです。
*LE-3500R/LE-2500Rの同梱品と同等
ケーブル長1.8m A-Bコネクタ付
適合機種:LE-8200A/LE-8200/LE-3500R/LE-2500R/LE-3500/LE-2500/LE-1500
標準価格: \2,400 (税抜)
DSUB25ピン用AUXケーブル LE2-8C
DUB25ピンDTE仕様外部機器と計測器のAUX(RS-232C)ポートを接続するケーブルです。
標準価格: \5,000 (税抜)

 ■ アナライザー用 USB⇔シリアル変換 PC接続ケーブル

オプション品対応表(PDF)
USB⇔シリアル変換ケーブル LE-US232B

[ 詳細 ]
PCのUSBポートをRS-232Cシリアルポートに変換します。
300bps~1Mbps
ケーブル長1m
送信受信表示LED装備
標準価格: \8,800 (税抜)
USB⇔シリアル変換ケーブル LE-US232BS

[ 詳細 ]
PCのUSBポートをRS-232Cシリアルポートに変換します。
300bps~250Kbps
ケーブル長10cm
標準価格: \6,800 (税抜)

 ■ キャリングバッグ

オプション品対応表(PDF)
キャリングバッグ LEB-01
ACアダプタやケーブルなどの付属品をまとめて収納できるポケット付きバックです。
外寸:W360×D120×H200mm
内寸:W340×D70×H190mm
*LE-8600X(R)/LE-8500X(R)/LE-8500X(R)-RT/LE-8200(A)/LE-3500XR/LE-2500XR/LE-3500R/LE-2500R/LE-3500/LE-2500/LE-1500/LE-7200/LE-3200/LE-2200/LE-1200/LE-620HSの付属品と同等
標準価格: \7,000 (税抜)
<利用イメージ>

キャリングバッグ LEB-02

[ 詳細 ]
付属品をまとめて収納できるEVAフォーム入りのバッグです。
外寸:230×180×65mm
LE-110SA/LE-120SA(付属品と同等)LE-200PR/LE-150PRLE-270GR/LE-270AR/LE-270A/LE-650H2/LE-650H2-A
標準価格: \2,900 (税抜)
<LE-270GR収納状態>

 ■ プリンター

オプション品対応表(PDF)
小型モバイルプリンター SM4-31W

[ 詳細 ]
軽量・堅牢、防水防塵(IP54相当)設計の電池駆動プリンターです。対応するラインアイ通信アナライザーで計測した、通信データや統計解析情報、測定条件などを、PCを利用せずにその場で印字することができます。
適合機種:LE-8600X(R)/ LE-8500X(R)/ LE-8500X(R)-RT/ LE-3500XR/ LE-2500XR
  • 最大 80mm/秒の高速印字
  • 持ち運びしやすい小型・軽量設計
  • 視認性に優れたOLED(有機EL)ディスプレイ搭載、太陽光下等の明るい使用環境でも鮮明な表示が可能
  • USB、Bluetooth、無線LAN(WLAN Direct搭載)接続に対応。ルーターがなくてもプリンターから直接無線LAN通信が可能。
  • 堅牢で防水防塵設計(1.5m以上の落下耐性、IP54相当の防水防塵耐性)
  • JIS第1~4水準文字の印刷に対応。
  • プリンター単体印字のスタンドアローンモード搭載
SM4-31W専用ロール紙 BL-80-30
SM4-31W用 感熱ロール紙 10巻/箱セットです。
紙幅:80mm 1巻長さ:約30m
標準価格: \6,800 (税抜)
小型サーマルプリンター本体 DPU-414-51B-E 販売終了
アナライザーの測定データの記録印字に便利な電池駆動の感熱式小型プリンタです。
※充電池内蔵、専用ロール紙1巻付属
※旧機種「DPU-414-41B-E」の後継です。 →詳細
※ACアダプタやプリンターケーブルは付属していません。別途ご用意して下さい。
  • 普通文字で40桁、縮小文字で80桁を印字可能
  • 52.5文字/秒の高速印字
  • セントロ準拠パラレル,RS-232Cのデュアルインターフェース対応
  • 環境にやさしいニッケル水素電池を内蔵
  • 本体外形寸法:160(W)×170(D)×67(H) mm
  • 本体質量:約690g
小型サーマルプリンターセット DPU-414-PA 販売終了
プリンタ本体(DPU-414-51B)、ACアダプタ(PW-C0725-W2-U),ロール紙1巻,DP-414用AUXケーブル(LE2-8P)のセット商品です。
LE-8200-A / LE-8200 / LE-3500R / LE-2500R / LE-3500 / LE-2500用
DPU-414用ACアダプタ PW-C0725-W2-U
DPU-414-51B-E用のACアダプタです。
  • 入力:AC100~240V、出力:DC7.0V、2.5A、センターマイナス
    標準価格: \9,800 (税抜)
    ※旧機種「PW-C0725-W1-U」の後継です。 →詳細
  • DPU-414用AUXケーブル LE2-8P
    計測器のAUX(RS-232C)ポートとサーマルプリンターDPU-414のシリアルポートを接続するケーブルです。

    標準価格: \6,000 (税抜)
    DPU-414用ロール紙 TP-411L
    DPU-414用感熱ロール紙10巻/箱セットです。
    紙幅:112mm、1巻長さ:約28m
    標準価格: \8,000 (税抜)
    DPU-414用バッテリーパック BP-4005-E 販売終了
    4.8V, Typ.1200mAh Min.1030mAh
    適合機種:DPU-414-31B, DPU-414-41B
    ※DPU-414-41B / DPU-414-51B内蔵のニッケル水素電池と同等品です。
    標準価格: \8,600 (税抜)

     ■ ACアダプタ

    オプション品対応表(PDF)
    ワイド入力ACアダプタ 6A-181WP09

    外形図はこちら。
    3A-183WP09後継品
    定格入力:AC100~240V、50/60Hz
    定格出力:DC9V、2A
    プラグ:センタープラス、外径5.5mm、内径2.1mm
    適合規格:PSE/UL/CUL/FCC/CCC/CE
    動作温度:0~40℃
    適合機種:LE-8200A, LE-8200, LE-3500R, LE-2500R, LE-3500, LE-2500, LE-1500, LE-200PR, LE-200PS, LE-150PR, LE-150PS, LE-270GR, LE-270AR, LE-270A, LANIOシリーズ, SI-65シリ-ズ(SI-65FA(-L)除く), SI-60シリ-ズ
    標準価格: \6,000 (税抜)
    ワイド入力ACアダプタ(広温度範囲用) SUL318-0920

    定格入力:AC100 ~ 240V、 50/60Hz
    定格出力:DC9V、1.45A
    プラグ:センタープラス、外径5.5mm、内径2.1mm
    適合規格:PSE
    動作温度:-20~60℃
    適合機種:LE-200PR, LE-200PS, LE-150PR, LE-150PS, LE-270GR, LE-270AR, LE-270A, LE-910R, LE-930R, LANIOシリーズ, SI-65シリ-ズ(SI-65FA(-L)除く), SI-60シリ-ズ
    標準価格: \6,000 (税抜)
    USB充電器 LE-P1USB
    定格入力:AC100~240V、50/60Hz
    定格出力:DC5V、2A
    適合規格:PSE/UL/CUL/FCC
    動作温度: 0-40℃
    適合機種:LE-110SA, LE-120SA, LE-170SA
    標準価格: \1,900 (税抜)
    USB充電器 LE-P2USB
    定格入力:AC100~240V、50/60Hz
    定格出力:DC5.2V、2.5A
    適合規格:PSE/ETL/FCC/CCC/CE
    動作温度:0-40℃
    適合機種:LE-3500XR, LE-2500XR(付属品と同等)
    標準価格:\2,400 (税抜)

     ■ 電池パック

    オプション品対応表(PDF)
    リチウムイオン電池パック P-26LW2
    7.4V, 2600mAh
    適合機種:LE-8600X, LE-8600XR, LE-8500X, LE-8500XR
    標準価格:\12,000
    リチウムイオン電池パック P-26LS1
    3.7V, 2600mAh
    適合機種:LE-3500XR, LE-2500XR
    標準価格:\8,000
    ニッケル水素電池パック P-20S
    6V, Min.2000mAh
    適合機種:LE-8200A, LE-8200
    標準価格: \14,000 (税抜)
    ニッケル水素電池パック P-19S
    4.8V, Min.2000mAh
    適合機種:LE-3500R, LE-2500R, LE-3500, LE-2500, LE-1500, LE-7200, LE-3200, LE-2200, LE-1200
    標準価格: \12,000 (税抜)
    ニカド電池パック P-18S 販売終了
    定格4.8V,1800mAh
    適合機種:LE-7000, LE-3100, LE-3000, LE-2100, LE-2000, LE-1100, LE-1000, LE-1025, SC-2000
