無線LAN接続型IOユニット
LA-2R3A-W
アナログ入力：3点
リレー接点出力：2点

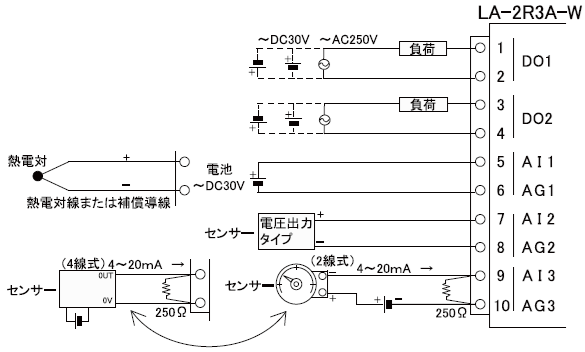

＜入出力構成＞
| 端子 | 記号 | 入出力構成 |
|---|---|---|
| 1 | DO1 | リレー出力1 |
| 2 | ||
| 3 | DO2 | リレー出力2 |
| 4 | ||
| 5 | AI1 | アナログ入力1 |
| 6 | AG1 | AI1のグランド |
| 7 | AI2 | アナログ入力2 |
| 8 | AG2 | AI2のグランド |
| 9 | AI3 | アナログ入力3 |
| 10 | AG3 | AI3のグランド |
詳細
■超小型・低価格で分散配置に最適
小規模な制御用途に特化したことで、無線LANインターフェースを内蔵しながら、手のひらサイズの小型化と低価格を実現。
制御対象が工場内に分散していて1カ所当たりの必要点数が多くない遠隔制御用途に最適です。

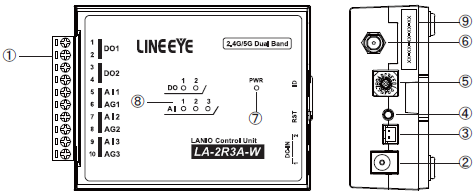

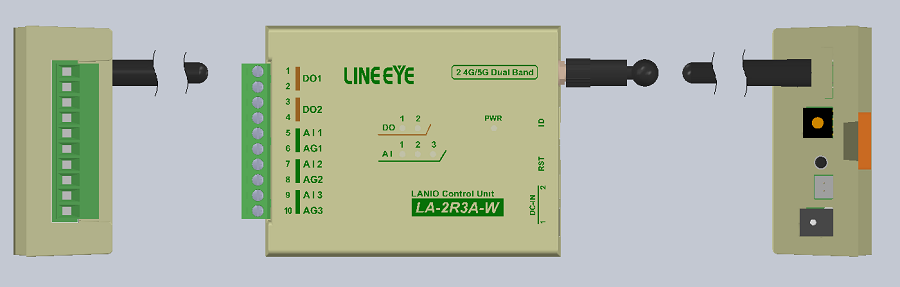

■外観図
| No. | 名称 |
|---|---|
| ① | 入出力端子台 |
| ② | 電源入力ジャック DC-IN1 |
| ③ | 電源入力コネクタ DC-IN2 |
| ④ | リセットスイッチ |
| ⑤ | ロータリースイッチ |
| ⑥ | アンテナ接続端子 |
| ⑦ | 電源/接続表示 LED |
| ⑧ | 入出力状態表示LED |
| ⑨ | MACアドレスシール |

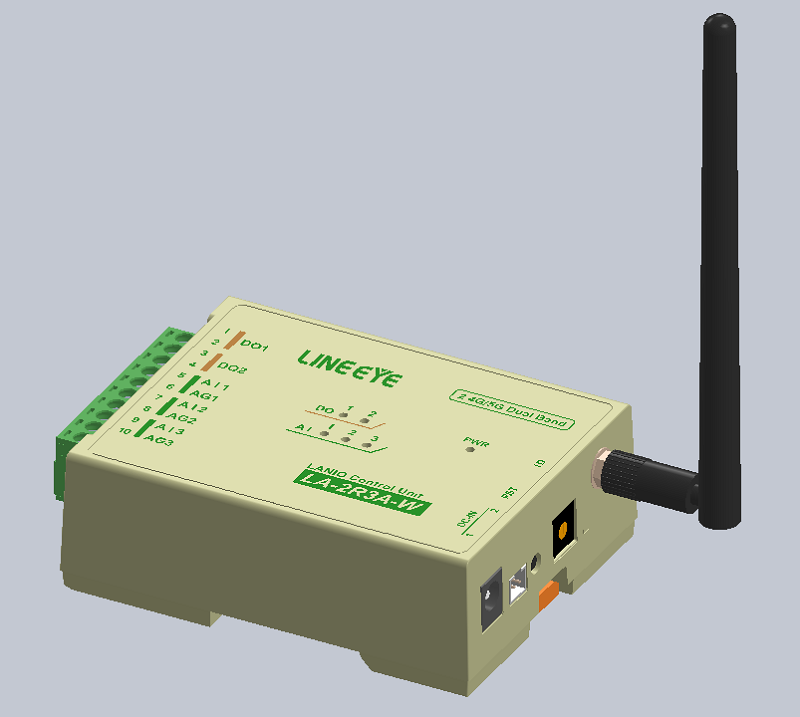

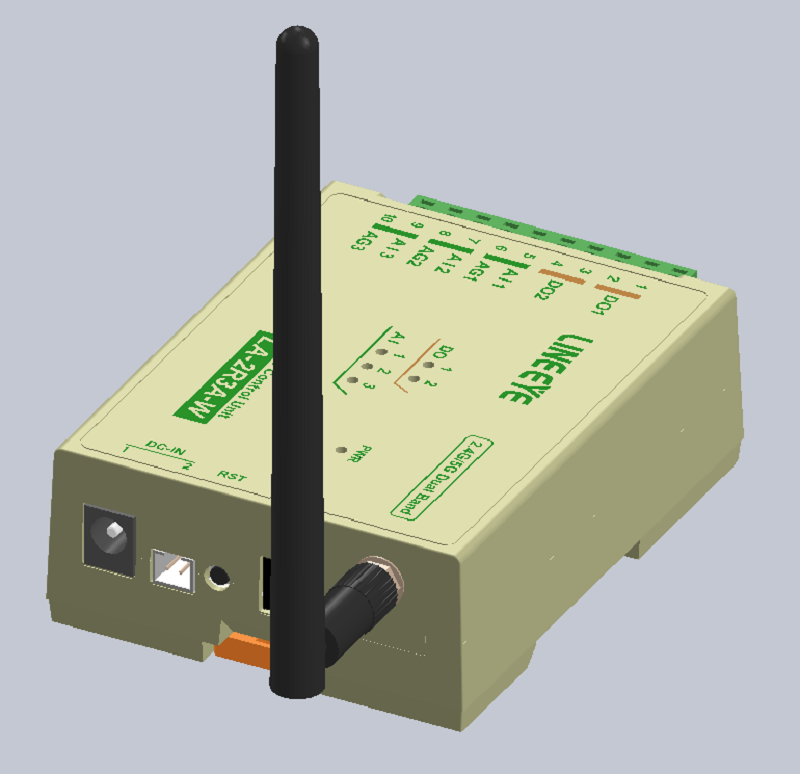

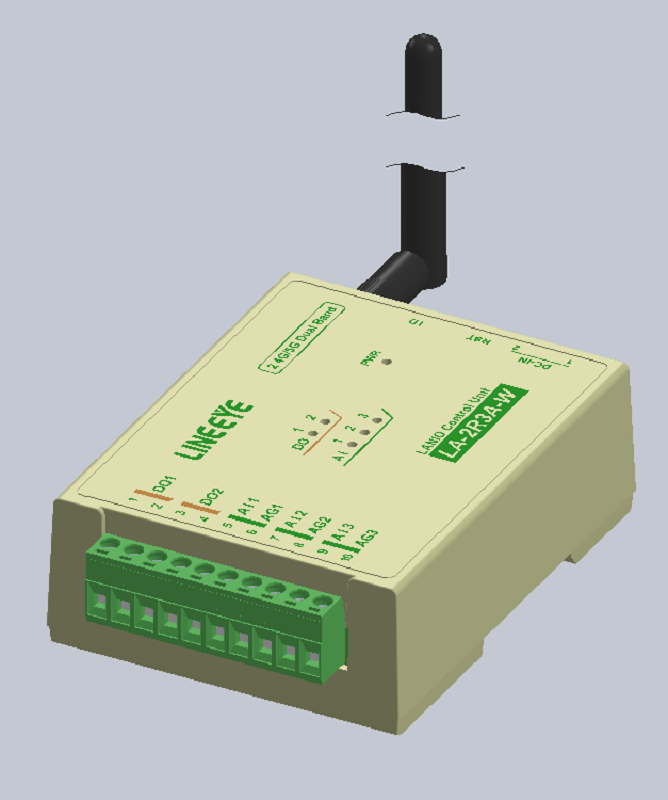

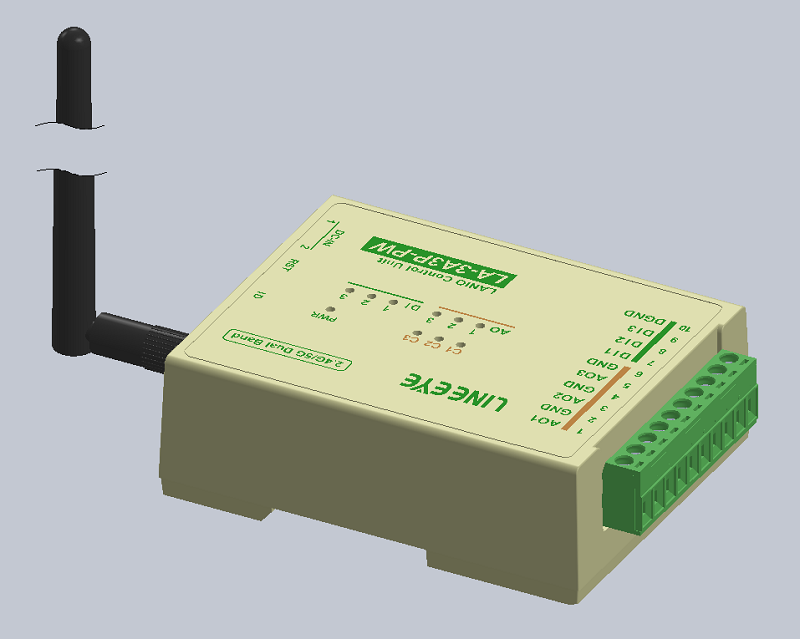

CADデータ画像となります。
■複数箇所への設置、試運転や保守作業に配慮
入出力の状態をケース表面のLEDで確認できますので、導入試運転の動作チェックが簡単に行えます。
アナログ入力値が正側の入力レンジの1/5以上※の時に点灯します。
また、制御対象機器との結線を外さずに本体ユニットを交換できる着脱式端子台を採用していますので、メンテナンス作業時間を大幅に短縮することができます。
■2系統入力の電源仕様
現場の電源状況に応じて、ピンヘッダ型コネクタまたはACアダプタ用ジャックのどちらからでもDC8～30Vを給電できます。
また、隣接した2台のユニット間を電源分岐ケーブル(別売：LAH-2XH)で接続すれば、1個のACアダプタで2台のユニットに給電でき、ACアダプタの設置スペースとコストを削減できます。
■標準でDINレール取付に対応
本機の裏にある凹部に下図のように35 ｍｍ幅DIN レールへ取り付けることができます。
■5GHz帯/2.4GHz帯の無線LANネットワークに対応
無線LANインターフェースは、IEEE 802.11a/b/g/n/ac/ax に対応しており、 2.4GHz帯に利用制限がある環境では5GHz帯を利用することができます。

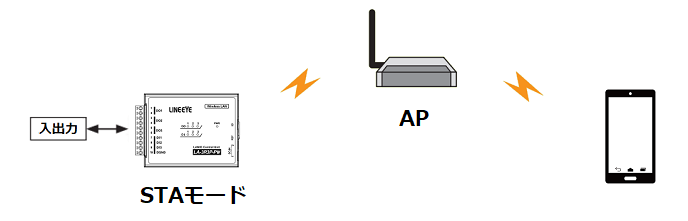

■Wi-Fi接続はアクセスポイント経由または直接接続が可能

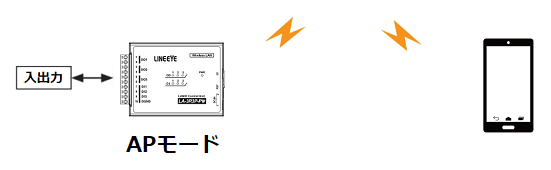

○アクセスポイントモード（以下、APモード） 外部APを用いずに無線LANで入力状態を伝達することが可能です。

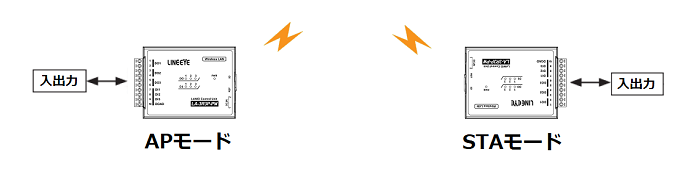

[ 接続イメージ ]
また、APモードを利用することで無線LANIO同士を直接1対1で接続することができ、外部APを用いずに無線LANで接点情報を伝達することが可能です。
[ 外部APなしでアナログ／デジタル接点信号を延長 ]
■パソコンからの簡単制御
TCP/IPのペイロード部分に取扱説明書に記載されている簡単な制御コマンドを送ることで入出力を制御できます。
ネットワーク上のユニットは、IPアドレスだけでなく、機種番号やロータリスイッチで設定したID番号で識別できますので、ネットワーク上に同一モデルを複数接続している場合でも確実に目的の1台を特定できます。
アナログ入力コマンドの例（AI1の取り込み）：
step1
パソコンなど -----> [TCP/IPヘッダ] + （AIコマンドch1指定） -----> LA-2R3A-W
step2--LA-2R3A-Wはアナログ入力ch1（AI1）の測定値を返送します。
パソコンなど <----- [TCP/IPヘッダ] + （ch1アナログ測定値応答） <----- LA-2R3A-W
制御完了
■制御ソフトを無償公開

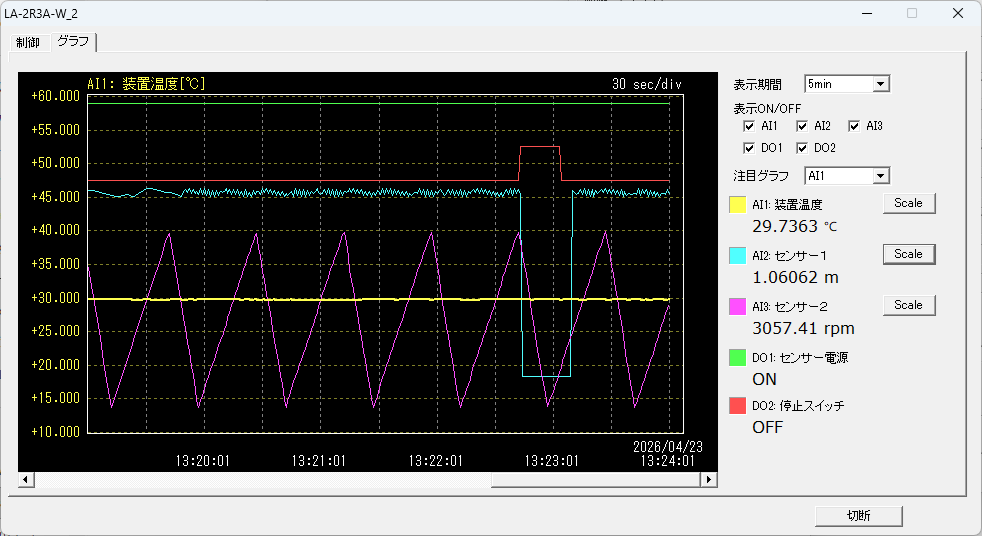

■アナログ測定値やリレー制御の履歴をCSVで記録
制御ソフト(LA-PC20)を使って、指定周期で自動入力したアナログ測定値やその時点でのリレー出力指定値をCSVファイルに自動保存できます。
＜CSVファイル記録例＞
■独自の制御システムを開発可能
Visual BasicやC++、C#言語用の 入出力関数ライブラリ が用意されているので、PCで動作する他のソフトウェアと連携した独自の制御システムなどを短時間に開発することができます。
【入出力関数の例 (Windows用ライブラリ)】
| LALanioSearch(int msec) | LAN上のユニットを検索 |
| LALanioConnectByIpAddress(char *ipaddress) | 指定IPアドレスに接続 |
| LALanioDO(hLANIO handle, int signal) | DO信号のon/offを制御します |
| LALanioDI(hLANIO handle, int *signal) | DI信号のon/off状態を確認します |
| LALanioAOVoltage(hLANIO handle, int ch, int val) | 指定AO信号の電圧出力を操作します |
| LALanioAI(hLANIO handle, int ch, int *val) | 指定AI信号の入力値を確認します |
■熱電対による温度測定機能
LA-2R3A-Wは熱電対（K,J,T,E,N,R,S,B タイプ）による温度測定に対応しており、アナログ入力端子に熱電対を直接接続するだけで手軽に温度測定が行えます。
ON/OFF可能な断線検知機能も搭載されています。
■メールアラート機能
メールアラート機能を利用して、事前登録した特定のメールアドレスに対して事前に設定したアナログ入力値になった時にeメールを送信できます。警報信号レベルを設定しておけば、異常発生時にeメールで通知するシステムをPCレスで実現できます。
■DOアラート機能
LA-2R3A-Wはアナログ入力値(電圧/電流/温度 測定値)を事前に設定した閾値と比較して、リレー出力(DO)を自動的に制御することができます。
上下2つ指定できる閾値と、ヒステリシスの設定により簡易かつ柔軟に動作を指定することができます。
設定内容は本体に保存されるため、PCからの接続を終了した後も単体で制御を続けたり、電源ON時から制御を開始することが可能です。
警報用途、またはON/OFF制御による簡易自動調節に活用いただけます。

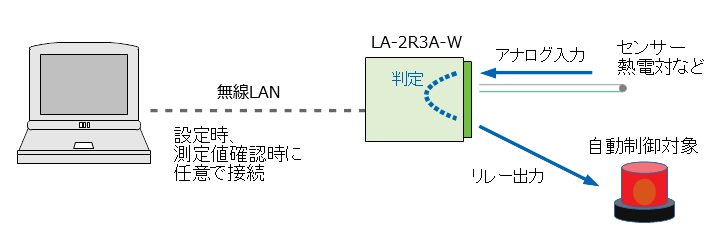

＜活用例＞

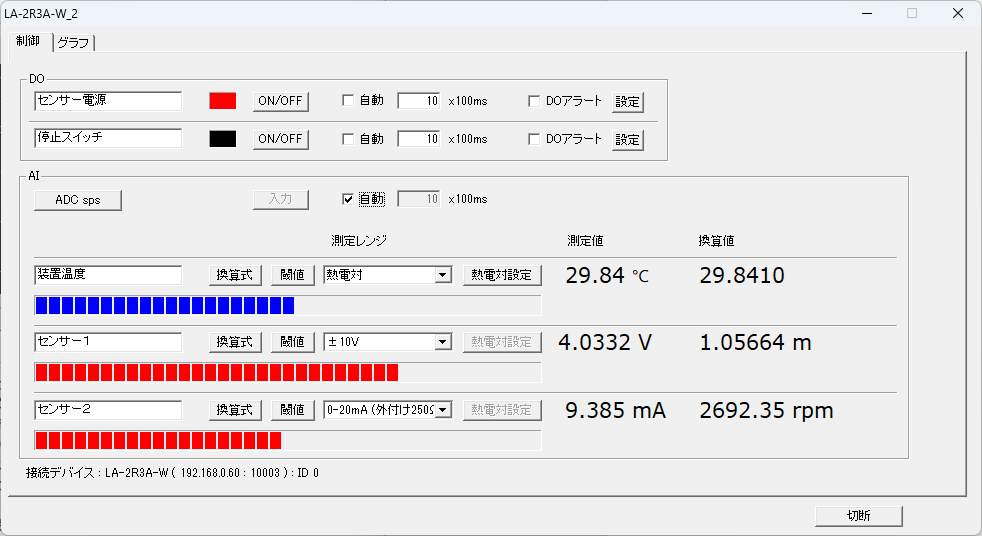

＜付属ソフト設定画面＞
■PCレスの入力延長機能

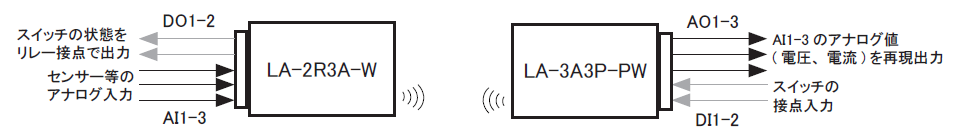

アナログ入力モデルLA-2R3A-Wとアナログ出力モデル(LA-3A3P-PW)を無線LAN経由で対向接続することで、遠隔地へのアナログ信号伝送が可能。さらにLAN経由でアナログ出力モデルの接点入力を対向接続のLA-2R3A-WのリレーにPCレスで伝送も可能。
[動作原理］
- アナログ入力ユニットは、電源が投入されると、周期的（0.05秒～10分、初期値10秒）に入力アナログ値に相当するアナログ出力を要求するコマンドをLANパケットにのせてアナログ出力ユニットに送信
- アナログ出力ユニットは、そのパケットを受けてアナログ信号を出力
アナログ信号→［入力ユニット］→アナログ出力要求LANパケット→［出力ユニット］→アナログ信号
また、熱電対による温度測定値を任意設定可能な上下限スケールで0-10V, 0-5V, 1-5V, 4-20mA のアナログ値に変換し、 遠隔地のアナログ出力ユニットに伝送することができます。
■自動リセット機能
指定した時間以上コマンドの受信が無い場合に自動的に本体をリセットするように設定できます。
リセット後は、電源投入した直後と同じ状態になります。LAN に接続中であれば、リンクが切断されます。各出力端子の出力状態は、設定された起動時出力状態になります。
ネットワーク障害等で制御不能になった場合のフェールセーフなどに応用が可能です。
＜ご利用方法＞
PC等からコマンド制御する際は、電源投入後に「自動リセット設定コマンド」を送信し以降一定時間以内に継続して何らかの制御コマンドを送信するようにします。詳細は「入出力制御コマンド利用ガイド」を参照ください。
PCレス入力延長機能にて使用する際は、入力ユニット側の設定で「無通信時リセット要求」を有効にします。一定時間ごとに接点状態を伝える制御コマンドと共に「自動リセット設定コマンド」が送信されるようになり、通信が不通になった時に出力ユニットがリセットします。
