（株）ラインアイは、高耐圧絶縁仕様のRS-232C⇔RS-422/485インターフェースコンバータ SI-35iおよびSI-35i-RJを開発・商品化し発売開始いたします。

弊社従来機種のSI-35（RS-232C⇔RS422/485変換）は発売から20年以上の実績とともにFA分野等で広くご活用頂いておりますが、高い信頼性を要求される現場において、RS-232CまたはRS-422/485インターフェース側からの予期しない高電圧からもう一方のインターフェース側を保護するための高耐圧絶縁変換器が求められていました。
今回発売のSI-35iおよびSI-35i-RJはRS-232C⇔RS422/485インターフェース間を高耐圧絶縁とし、サージなどの高電圧から接続機器を保護する機能が高まりました。両機種ともワイドDC電源対応に対応、RS-422/485インターフェースとしてSI-35iは端子台、SI-35i-RJはRJ-45コネクタを採用。バラ線の固定には端子台仕様を、一般的なCAT5EやCAT6のLANケーブルを使用してマルチドロップ接続で多数の機器を設置する際はRJ-45コネクタ仕様を、という風に用途に合わせた機種選択が可能です。

SI-35iの商品情報
SI-35i-RJの商品情報

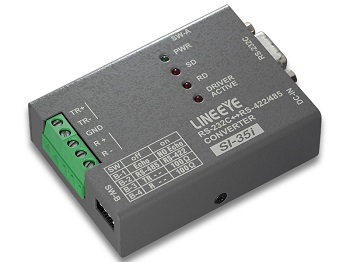

• SI-35iは従来の押し締め型端子台を採用、確実な固定が可能
• SI-35i-RJはストレート結線またはクロス結線の一般的なLANケーブルでRS-422/485接続が可能な2つのRJ45コネクタを装備
• 3000Vdc（SI-35i）または1500Vdc（SI-35i-RJ）の信号間高耐圧絶縁
• DC 5V～30VのワイドDC電源に対応
• -25～75 ℃の幅広い動作温度で寒冷地にも対応
• 堅牢かつノイズに強い小型金属筺体を採用
• RS-485ドライバの自動制御が可能

型番	SI-35i	SI-35i-RJ
変換機能	RS-232C⇔RS-422/485
最大通信速度	1Mbps
RS-232Cの変換信号	SD, RD ( 全二重)　SD/RD( 半二重)
LED表示	ドライバ状態, SD/RD, POWER
マルッチドロップ接続数	最大128台
付加機能	回線監視、ドライバ制御（自動/CS/DR 制御線）、終端100Ω（有り/ 無し）、エコーバック（有り/ 無し）
RS-232Cインターフェース	Dsub9pin(メス)　#4-40 UNC(インチネジ)　DCE 配列
RS-422/485インターフェース	5.08mmピッチ 押締型5極端子台	RJ-45 コネクタ x2
信号絶縁	絶縁耐圧 3000Vdc	絶縁耐圧 1500Vdc
電源	付属ACアダプタまたはDC 5V～30V
最大消費電力	0.7W
動作温度 / 湿度	-25～75℃ / 20～95%（結露無きこと）
外形寸法	58(W)×80(D)×24(H)mm
本体質量	約160g
付属品	ACアダプタ、取扱説明書、保証書



2021年3月中旬
