延長同軸ケーブル
(RPSMAコネクタ)
(RPSMAコネクタ)
LE-RPSMA-MF-5
LE-RPSMA-MF-10
詳細

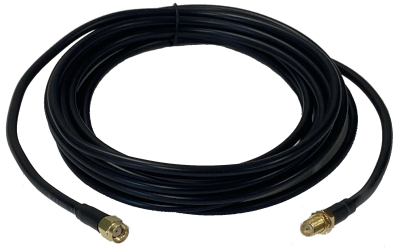

LE-RPSMA-MF-5（長さ約5m）およびLE-RPSMA-MF-10（長さ約10m）は、インターフェースコンバーター SIシリーズの無線LAN利用モデルに使用可能な延長同軸ケーブルです。製品本体を制御盤の中に組み込み、製品付属のアンテナだけを制御盤の外側の離れた場所に設置したい時などに最適です。

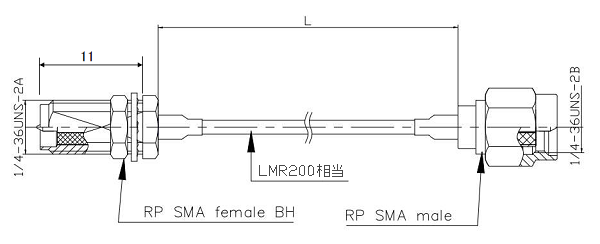

■外観図
＜コネクタ部分＞
■パネル加工図
■仕様
| 型番 | LE-RPSMA-MF-5 | LE-RPSMA-MF-10 |
|---|---|---|
| ケーブル長さ | 5m | 10m |
| ケーブル種類 | 低損失同軸ケーブル 外径5mm | |
| 減衰量 | 0.4 dB/m @ 1GHz 0.7 dB/m @ 2.5GHz 1.0 dB/m @ 6GHz | |
| コネクタ | RP-SMA(メス、バルクヘッド) ---- RP-SMA(オス) 参考規格：MIL-C-39012、IEC 60169-16 |
|
| 特性インピーダンス | 50 オーム | |
| 周波数レンジ | 0～6GHz | |
| 適合製品 | SI-60FWi / SI-65Wi､ および RP-SMAコネクタのアンテナを使用する機器 |
|
| 適合規格 | RoHS指令（10物質対応） | |
