無線LAN接続型デジタルIOユニット
LA-7P-AW3
フォトカプラ絶縁入力:7点
概要
詳細
スペック
オプション
ダウンロード
●2.4GHz/5GHz Wi-Fi経由の小点数の監視制御に最適
●利用シーン別のBASIC/EXTENDED/Modbus TCPの3モード
●従来モデルから簡単に置き換えが可能(BASICモード)
●入力モデル-出力モデルの対向接続によるPCレスの入力延長
●最大4台の機器と1:NやN:1のTCP同時接続が可能
●コマンド途絶時に起動状態に戻す自動リセット機能
●入力状態保持機能、イベントログなどの拡張機能
●入力信号の変化を知らせるメールアラート
●ブラウザ経由で導入時の動作テストが可能
●入出力関数ライブラリやサンプルプログラムを用意
LA-7P-AW3 は、2.4GHz/5GHz のデュアルバンド無線LAN対応の小型デジタル I/O ユニットです。フォトカプラ絶縁入力7点を搭載し、パソコンから接点入力の監視が行えます。
従来機種(LA-7P-AW / AW2)と互換コマンドで互換動作になるBASICモード、便利な新機能が利用できTCP同時接続数も最大4になるEXTENDEDモード、さらに、Modbus TCPのスレーブ機器となって動作するModbus TCP モードを利用シーンに応じて選択できます。
<入出力構成>
| 端子 | 記号 | 入出力構成 |
|---|---|---|
| 1 | COM | 入力1-5共通 |
| 2 | DI1 | AC/DC入力1 |
| 3 | DI2 | AC/DC入力2 |
| 4 | DI3 | AC/DC入力3 |
| 5 | DI4 | AC/DC入力4 |
| 6 | DI5 | AC/DC入力5 |
| 7 | DI6 | AC/DC入力6 |
| 8 | ||
| 9 | DI7 | AC/DC入力7 |
| 10 |

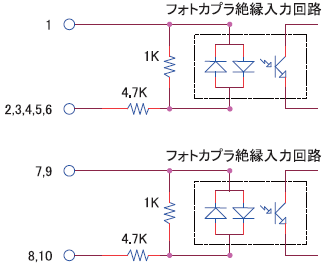

<入出力部の内部回路構成>
<PCレスの入力延長機能例>
