無線LAN接続型デジタルIOユニット
LA-5T2S-PW3
オープンコレクタ出力：5点
ドライ接点入力：2点
概要
スペック
オプション
ダウンロード
●超小型・低価格で分散配置に最適
●スマホやPCからかんたん設定
●ブラウザ経由で制御テストが可能
●独自の制御システムを開発可能
●メールアラート機能
●Wi-Fi無線によるPCレスの入力延長機能対応
●最大4台の機器とTCP同時接続し1：N接続やN：1接続に対応
●ワンショット出力機能を搭載、指定した時間幅での出力が可能
●コマンドが途絶えた時に起動時の状態に戻す自動リセット機能
LA-5T2S-PW3 は、2.4GHz／5GHz のデュアルバンド無線LAN対応の小型デジタル I/O ユニットです。オープンコレクタトランジスタ出力5点とドライ接点入力2点を搭載し、パソコンから接点入力の監視や接点出力の制御が行えます。
制御モードは BASIC モードと EXTENDED モードの 2 種類を選択可能。BASIC モードは、従来機種（LA-5T2S-PW / PW2）と互換性のある制御コマンドを採用しており、スムーズに置き換えでき、EXTENDED モードでは、1 対 N（最大 4 台）の PCレス対向接続に加え、ワンショット出力や自動リセットなどの新機能も利用できます。
＜入出力構成＞
| 端子 | 記号 | 入出力構成 |
|---|---|---|
| 1 | VOUT | +12電源出力 |
| 2 | DO1 | OC出力1 |
| 3 | DO2 | OC出力2 |
| 4 | DO3 | OC出力3 |
| 5 | DO4 | OC出力4 |
| 6 | DO5 | OC出力5 |
| 7 | DI1 | ドライ接点入力1 |
| 8 | DGND | グランド |
| 9 | DI2 | ドライ接点入力2 |
| 10 | DGND | グランド |

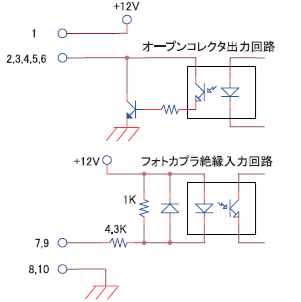

＜入出力部の内部回路構成＞
＜PCレスの入力延長機能例＞
