無線LAN接続型デジタルIOユニット

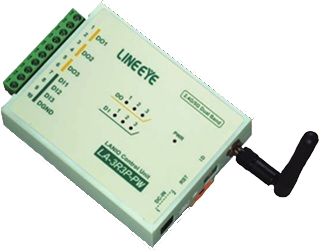

LA-3R3P-PW3
リレー接点出力：3点
ドライ接点入力：3点
概要
詳細
スペック
オプション
ダウンロード
●2.4GHz/5GHz Wi-Fi経由の小点数の監視制御に最適
●利用シーン別のBASIC/EXTENDED/Modbus TCPの3モード
●従来モデルから簡単に置き換えが可能（BASICモード）
●入力モデル-出力モデルの対向接続によるPCレスの入力延長
●最大4台の機器と1：NやN：1のTCP同時接続が可能
●コマンド途絶時に起動状態に戻す自動リセット機能
●ワンショット出力、イベントログなどの拡張機能
●入力信号の変化を知らせるメールアラート
●ブラウザ経由で導入時の動作テストが可能
●入出力関数ライブラリやサンプルプログラムを用意
LA-3R3P-PW3 は、2.4GHz／5GHz のデュアルバンド無線LAN対応の小型デジタル I/O ユニットです。接点容量5Aのリレー出力 3 点とドライ接点入力 3 点を搭載し、パソコンから接点入力の監視や接点出力の制御が行えます。
従来機種（LA-3R3P-PW / PW2）と互換コマンドで互換動作になるBASICモード、便利な新機能が利用できTCP同時接続数も最大4になるEXTENDEDモード、さらに、Modbus TCPのスレーブ機器となって動作するModbus TCP モードを利用シーンに応じて選択できます。
＜入出力構成＞
| 端子 | 記号 | 入出力構成 |
|---|---|---|
| 1 | DO1 | リレー接点出力1 |
| 2 | ||
| 3 | DO2 | リレー接点出力2 |
| 4 | ||
| 5 | DO3 | リレー接点出力3 |
| 6 | ||
| 7 | DI1 | ドライ接点入力1 |
| 8 | DI2 | ドライ接点入力2 |
| 9 | DI3 | ドライ接点入力3 |
| 10 | DGND | グランド |
＜入出力部の内部回路構成＞
＜PCレスの入力延長機能例＞
