無線LAN接続型IOユニット
LA-3A3P-PW
アナログ出力：3点
ドライ接点入力：3点
＜入出力構成＞
| 端子 | 記号 | 入出力構成 |
|---|---|---|
| 1 | AO1 | アナログ出力1 |
| 2 | GND | グランド |
| 3 | AO2 | アナログ出力2 |
| 4 | GND | グランド |
| 5 | AO3 | アナログ出力3 |
| 6 | GND | グランド |
| 7 | DI1 | ドライ接点入力1 |
| 8 | DI2 | ドライ接点入力2 |
| 9 | DI3 | ドライ接点入力3 |
| 10 | DGND | 接点グランド |

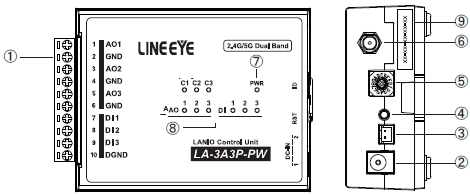

■外観図
| No. | 名称 |
|---|---|
| ① | 入出力端子台 |
| ② | 電源入力ジャック DC-IN1 |
| ③ | 電源入力コネクタ DC-IN2 |
| ④ | リセットスイッチ |
| ⑤ | ロータリースイッチ |
| ⑥ | アンテナ接続端子 |
| ⑦ | 電源/接続表示 LED |
| ⑧ | 入出力状態表示LED |
| ⑨ | MACアドレスシール |

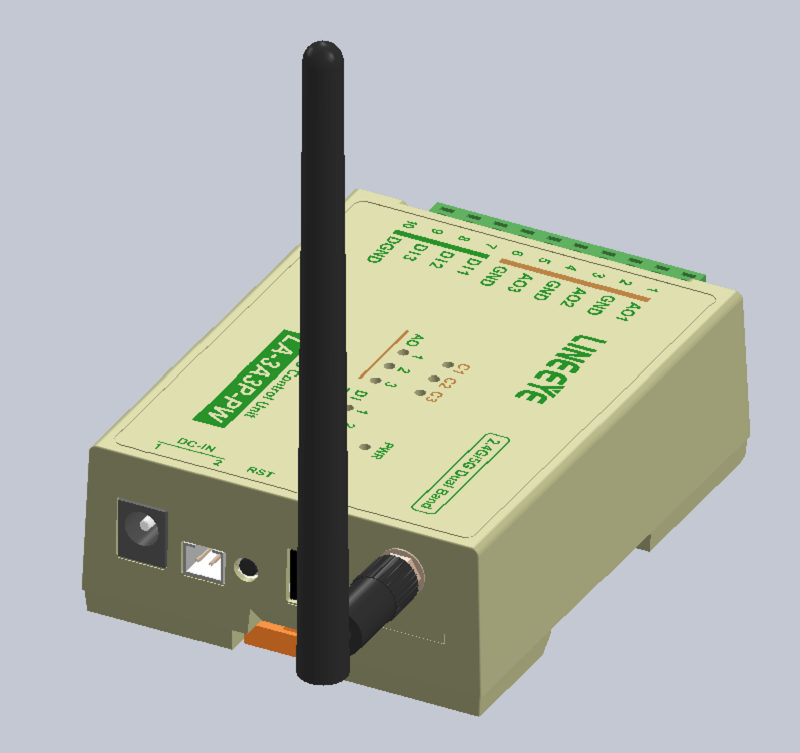

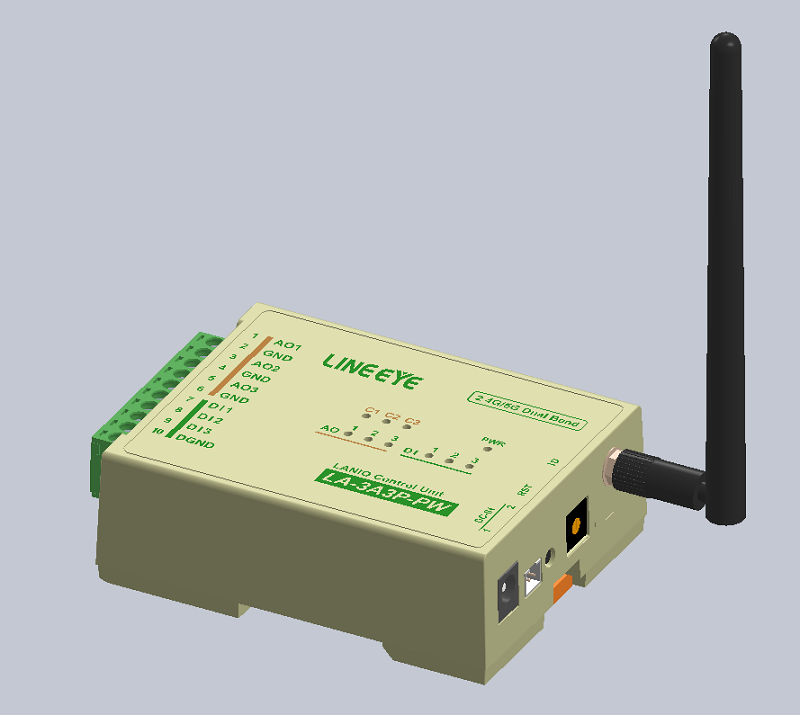

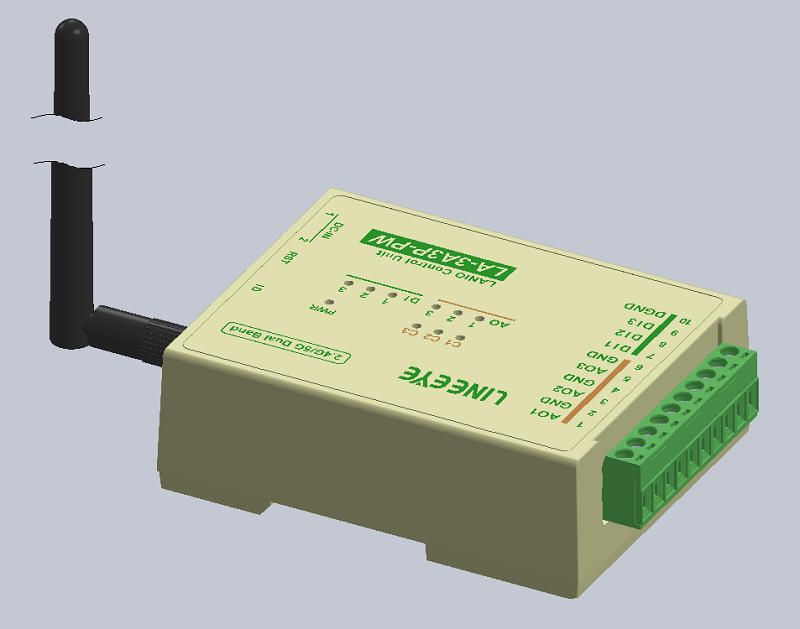

CADデータ画像となります。
■複数箇所への設置、試運転や保守作業に配慮

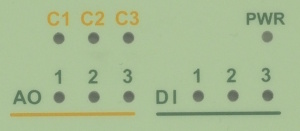

入出力の状態をケース表面のLEDで確認できますので、導入試運転の動作チェックが簡単に行えます。
AO LED：アナログ出力設定値が電圧レンジの時は2V以上、電流レンジの時は4mA以上の時に点灯します。※
C1/C2/C3 LED：出力が電流レンジのチャンネルが点灯します。

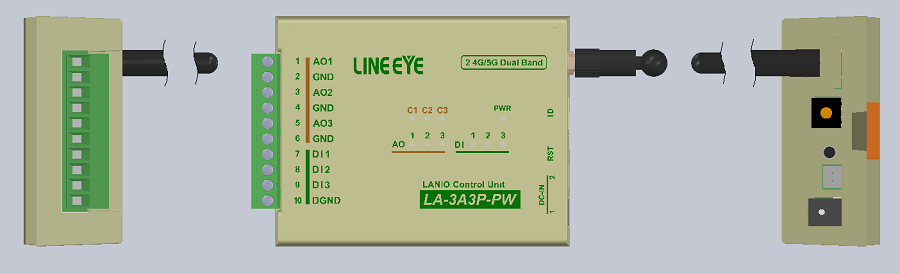

また、制御対象機器との結線を外さずに本体ユニットを交換できる着脱式端子台を採用していますので、メンテナンス作業時間を大幅に短縮することができます。
■2系統入力の電源仕様
現場の電源状況に応じて、ピンヘッダ型コネクタまたはACアダプタ用ジャックのどちらからでもDC8～30Vを給電できます。
また、隣接した2台のユニット間を電源分岐ケーブル(別売：LAH-2XH)で接続すれば、1個のACアダプタで2台のユニットに給電でき、ACアダプタの設置スペースとコストを削減できます。
■標準でDINレール取付に対応
本機の裏にある凹部に下図のように35 ｍｍ幅DIN レールへ取り付けることができます。
■5GHz帯/2.4GHz帯の無線LANネットワークに対応
無線LANインターフェースは、IEEE 802.11a/b/g/n/ac/ax に対応しており、 2.4GHz帯に利用制限がある環境では5GHz帯を利用することができます。

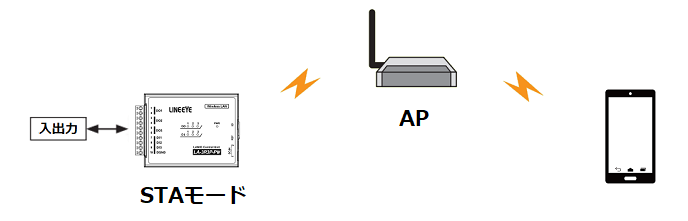

■Wi-Fi接続はアクセスポイント経由または直接接続が可能

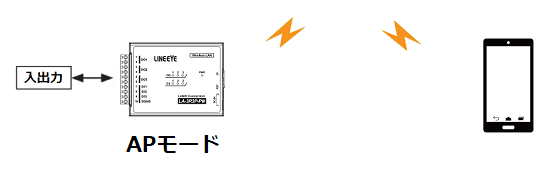

○アクセスポイントモード（以下、APモード） 外部APを用いずに無線LANで入力状態を伝達することが可能です。
[ 接続イメージ ]

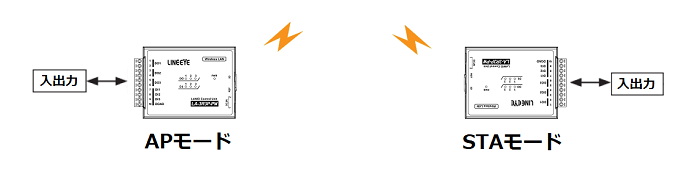

また、APモードを利用することで無線LANIO同士を直接1対1で接続することができ、外部APを用いずに無線LANで接点情報を伝達することが可能です。
[ 外部APなしでアナログ／デジタル入力状態を延長 ]
■パソコンからの簡単制御
TCP/IPのペイロード部分に取扱説明書に記載されている簡単な制御コマンドを送ることで入出力を制御できます。
ネットワーク上のユニットは、IPアドレスだけでなく、機種番号やロータリスイッチで設定したID番号で識別できますので、ネットワーク上に同一モデルを複数接続している場合でも確実に目的の1台を特定できます。
アナログ出力要求コマンドの例（AO1への出力要求）：
step1
パソコンなど -----> [TCP/IPヘッダ] + （AOコマンドch1アナログ値） -----> LA-3A3P-PW
step2--LA-3A3P-PWは要求されたアナログ値をch1（AO1）に出力して応答を返送します。
パソコンなど <----- [TCP/IPヘッダ] + （ch1アナログ出力完了応答） <----- LA-3A3P-PW
制御完了
■制御ソフトを無償公開

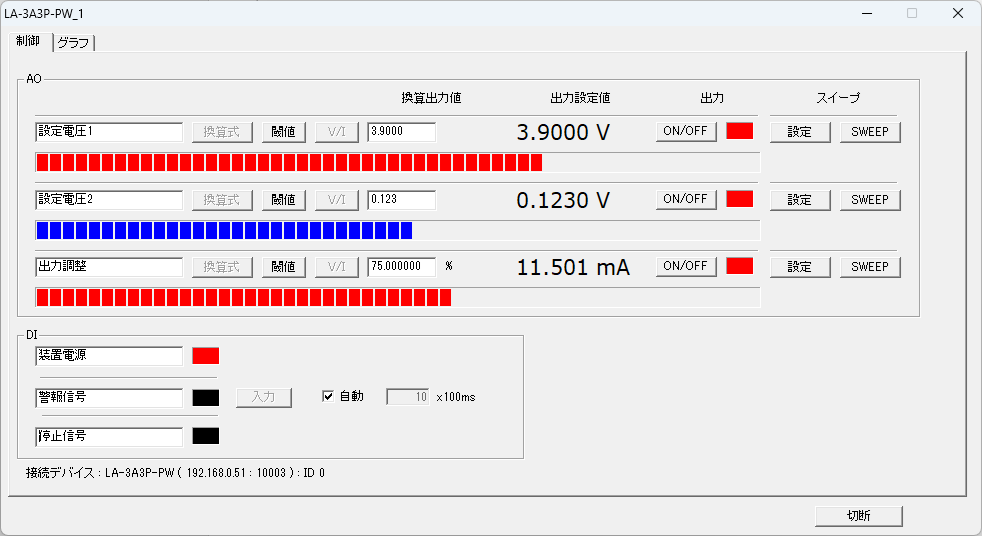

無償でダウンロード可能な制御ソフト(LA-PC20)を利用すれば、アナログ入力値の確認や出力信号のON/OFFなどの基本動作をお手持ちのPCから簡単に行えます。
■接点入力状態やアナログ出力値の履歴をCSVで記録
制御ソフト(LA-PC20)を使って、指定周期で自動入力した接点入力状態やその時点でのアナログ出力指定値をCSVファイルに自動保存できます。
＜CSVファイル記録例＞
■独自の制御システムを開発可能
Visual BasicやC++、C#言語用の 入出力関数ライブラリ が用意されているので、PCで動作する他のソフトウェアと連携した独自の制御システムなどを短時間に開発することができます。
【入出力関数の例 (Windows用ライブラリ)】
| LALanioSearch(int msec) | LAN上のユニットを検索 |
| LALanioConnectByIpAddress(char *ipaddress) | 指定IPアドレスに接続 |
| LALanioDO(hLANIO handle, int signal) | DO信号のon/offを制御します |
| LALanioDI(hLANIO handle, int *signal) | DI信号のon/off状態を確認します |
| LALanioAOVoltage(hLANIO handle, int ch, int val) | 指定AO信号の電圧出力を操作します |
| LALanioAI(hLANIO handle, int ch, int *val) | 指定AI信号の入力値を確認します |
■メールアラート機能
事前登録した特定のメールアドレスに対してデジタル入力信号の変化を知らせるeメールを送信できます。警報信号を入力すれば、異常発生時にeメールで通知するメールアラートシステムをPCレスで実現できます。
LANIO用メール送信ソフト LANIOmailer
PCで稼働させることでより複雑で高度なメール送信ができるソフトが使用できます。
SMTP over SSLやSTARTTLSに対応しており対応メールサーバーが豊富、日本語の使用もでき、端子状態のAND条件や判定する時間範囲の指定など様々な設定が可能となります。
＜LANIOmailer メイン画面＞
＜メール条件設定＞
LANIO用メール送信ソフト(Linux版) LANIOmailerLinux
Linux版のLANIOmailerLinuxでも、Windows版と同等の高度なメール機能を利用できます。Linux版はGUIのない常駐サービスとして動作しますので、サーバーでのご利用に適しています。
また、PC用(64bit/32bit)に加え、ARMアーキテクチャ用(64bit/32bit)も収録しておりますのでRaspberry Pi等をメール送信に利用することも可能です。
■PCレスの入力延長機能

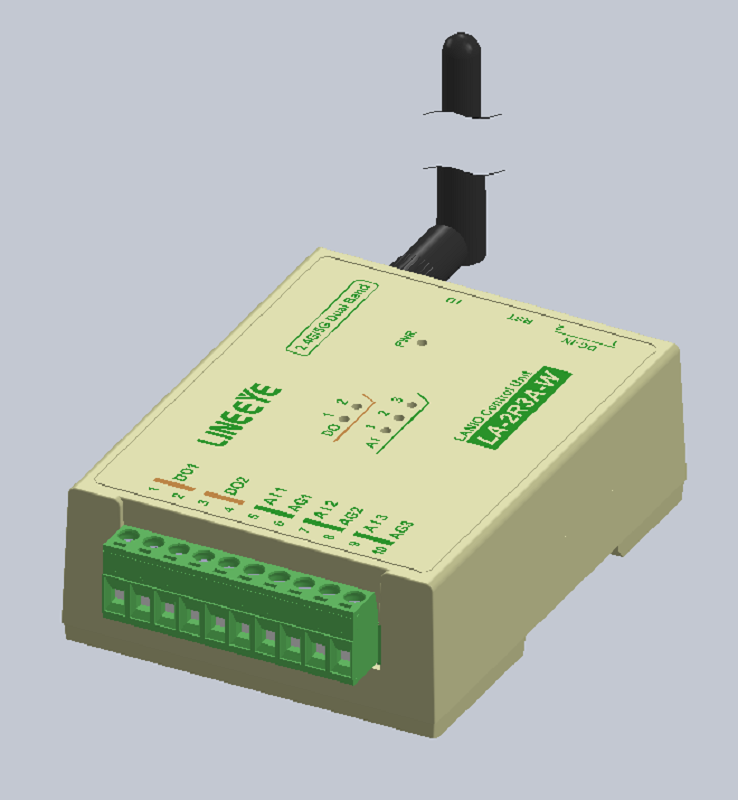

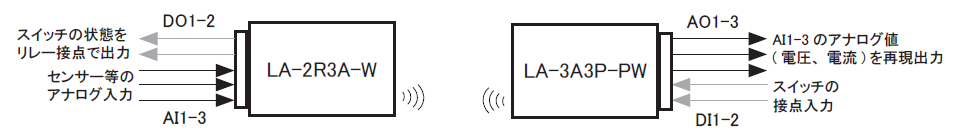

アナログ入力モデルLA-2R3A-Wとアナログ出力モデルLA-3A3P-PWをLAN経由で対向接続することで、遠隔地へのアナログ信号伝送が可能。さらにLAN経由で、LA-3A3P-PWの接点入力を対向接続のLA-2R3A-WのリレーにPCレスで伝送も可能。
[動作原理］
- アナログ入力ユニットは、電源が投入されると、周期的（0.05秒～10分、初期値10秒）に入力アナログ値に相当するアナログ出力を要求するコマンドをLANパケットにのせてアナログ出力ユニットに送信
- アナログ出力ユニットは、そのパケットを受けてアナログ信号を出力
アナログ信号→［入力ユニット］→アナログ出力要求LANパケット→［出力ユニット］→アナログ信号
■自動リセット機能
指定した時間以上コマンドの受信が無い場合に自動的に本体をリセットするように設定できます。
リセット後は、電源投入した直後と同じ状態になります。LAN に接続中であれば、リンクが切断されます。各出力端子の出力状態は、設定された起動時出力状態になります。
ネットワーク障害等で制御不能になった場合のフェールセーフなどに応用が可能です。
＜ご利用方法＞
PC等からコマンド制御する際は、電源投入後に「自動リセット設定コマンド」を送信し以降一定時間以内に継続して何らかの制御コマンドを送信するようにします。詳細は「入出力制御コマンド利用ガイド」を参照ください。
PCレス入力延長機能にて使用する際は、入力ユニット側の設定で「無通信時リセット要求」を有効にします。一定時間ごとに接点状態を伝える制御コマンドと共に「自動リセット設定コマンド」が送信されるようになり、通信が不通になった時に出力ユニットがリセットします。
