（株）ラインアイは、1台でRS-232CとRS-422/485各1ポートの通信データをイーサネットLANに変換できる、小型で低消費電力のLAN-シリアル変換器「SI-70X」を開発、2026年4月より発売を開始いたしました。

近くにあるRS-232C機器とRS-422/485機器の両方をLANに変換する際、一般的なシリアル－LAN変換器を2種類使用するより、1台で変換できる製品を使用する方が導入コストや設置スペース、消費電力の点で有利になります。このような用途には、LAN-RS-232C変換器「SI-60シリーズ」とLAN-RS-422/485変換器「SI-65シリーズ」を１台ずつご利用いただくことでご対応いただいておりましたが、より低コスト、省スペースで対応できる変換器のご要望をいただいておりました。
このたび、（株）ラインアイは、1台でRS-232CとRS-422/485各1ポートの通信データを10/100Base-TXのイーサネット のTCP/UDPパケットのペイロードに載せて透過的に変換できるインターフェースコンバータ「SI-70X」を発売いたします。
RS-232C、RS-422/485の2ポート共に、300bpsから921.6kbpsの通信速度に対応でき、電源投入後直ちに変換を開始できます。さらに、特定データ受信時にTCP接続して変換を始め、無通信時間が継続した時にTCPを切断するような使い方にも対応。パソコンなどからソケット通信ソフトで利用でき、専用の仮想COMポートソフト「 SI-VCP 」が無料で提供されるため、COMポート用プログラムからも簡単にアクセスできます。また、2台のSI-70Xをネットワーク経由で対向接続することで、パソコンを介することなく、遠隔地にあるRS-232C／RS-422/485通信の延長にも対応。ノイズに強い金属筐体や広い動作温度範囲、豊富な取り付けオプションなど、信頼性が要求されるFA用途にも安心してご利用いただける製品です。

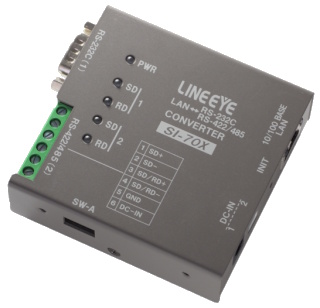

[ SI-70X ]

• 1台でRS-232CとRS-422/485各1ポートのシリアル通信データをLANに変換
• 2ポート共に最高921.6Kbpsの高速シリアル通信が可能
• TCP/IP、UDP/IP等のLANプロトコルをサポート
• 設定したIPアドレスが判らなくなった時に便利な初期化スイッチを装備
• 仮想COMポートソフト SI-VCP を利用可能
• 35mmDINレール取付や壁掛け、固定用マグネットなどの取付オプションに対応
• ワイドDC電源入力対応の地球環境にやさしい省電力設計
• FA用途に耐える広い動作温度やノイズに強い小型金属筐体

　

変換機能	LAN ⇔ RS-232C x2
変換機能	LAN ⇔ RS-232C + RS-422/485
ＬＡＮインターフェース	RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet:IEEE 802.3
ＬＡＮ側プロトコル	TCP/IP, UDP/IP, ARP, ICMP, DHCP, HTTP
シリアルインターフェース	RS-232C  DSUB9 pin オス(インチネジ) RS-422/485  押し締め型端子台6極, 適合電線AWG24-14
同期方式・通信速度	調歩同期(非同期) 300bps～921.6 kbps
RS-232C信号	SD, RD, RTS, CTS, DSR/DTRR※1　　DTE配列
RS-422/485信号	SD, RD またはSD/RD
フロー制御	Xon/Xoff, RTS/CTS
RS-422/485 送信制御	ドライバIC制御： AUTO、常時オン
マルチドロップ接続	RS-422/485 ポート： 最大128 台
設定・管理	Webサーバ、設定ソフトSI-XSet
INTスイッチ	リセット（再起動）、長押しで別機能※2
ディップスイッチ	終端抵抗、半二重/ 全二重、エコー有無
LED表示	LAN接続状態、232C/RS-422/485 回線状態
電　源	付属ACアダプタまたはDC-IN、DSUB コネクタの9pin、 端子台の5pin より DC5V～30Vを供給
消費電力	1.2 W / 3.0VA　（付属ACアダプタ使用時）
温湿度条件	動作：-25～+70℃、10～95%RH（結露なきこと） 保存：-25～+85℃、10～95%RH（結露なきこと）
適合規格	RoHS指定（10物質対応）
外径寸法	78（W）×85（D）×24（H）mm　（ゴム足等の突起部は含まず）
本体質量	約200g
付属品	ACアダプタ（型番VFN-650B）、取扱説明書、保証書



販売中
