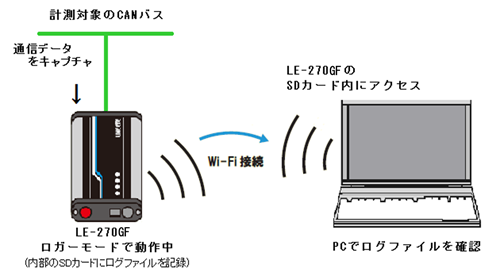

LE-270GFのロガーモード^※での測定を止めずに、SD カードに記録された通信ログファイルをWi-Fi 経由でPCに読み出す手順を確認する。

※LE-270GFには2つの動作モード(プロトコルアナライザーモード/ロガーモード)がある。プロトコルアナライザーモードはUSBまたはWi-Fi経由でPC接続をして利用する。ロガーモードは単体駆動でSDカードに記録ができ、通常PCは不要であるが、専用のツールを使うと、ロガーモードで動作中にPCからWi-Fi経由でLE-270GFのSDカード内のログファイルにアクセスすることが可能である。今回はこのロガーモードでのWi-Fi接続によるログファイルの読み出しの手順を確認する。



用意するもの

• ・CAN/LIN通信データロガー LE-270GF
• ・8GバイトSDカード　SD-8GX
• ・ACアダプタ　6A-181WP09
• ・Wi-Fi接続が可能なPC
• ・プロトコルアナライザー LE-8500X-RT　＋ CAN/CAN FD/高速アナログ計測拡張セット SB-C2AN
  　(CANデータの生成用にLE-8500シリーズ＋SB-C2ANのシミュレーション機能を利用)



方法



1. LE-270GFのPCソフト LE-LINK27F でロガーモード用の設定ファイルを作成する。

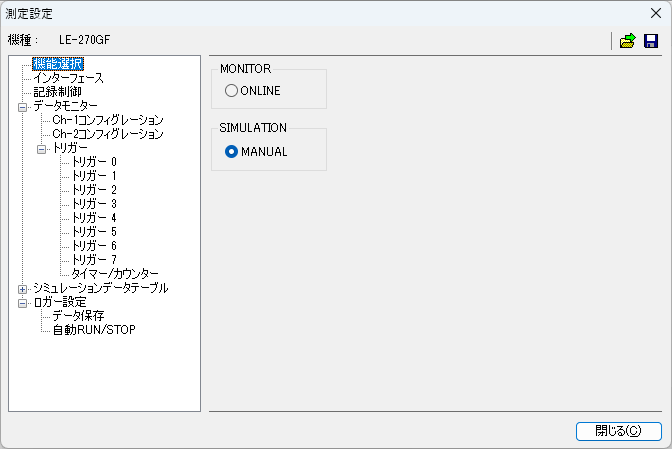

   機能選択：SIMULATION MANUAL
   ※測定対象と1:1で接続する時は、本機からACK を返信させるためONLINE ではなくMANUAL モードとする必要がある。

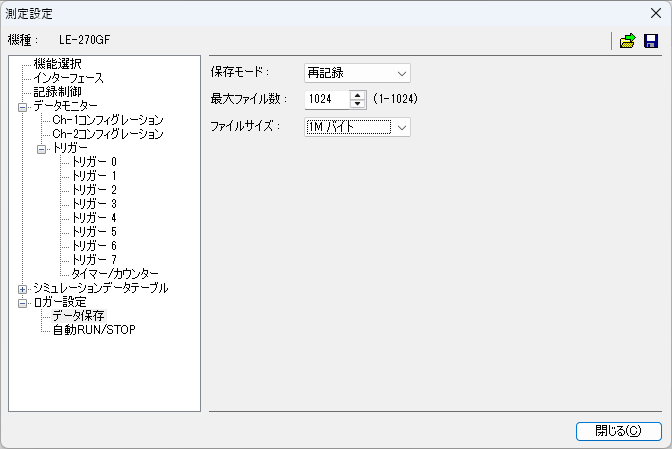

   ロガー設定 データ保存(例)：
   保存モード→再記録　最大ファイル数→1024 ファイルサイズ→1Mバイト


   設定が完了したらファイルを保存し、SDカードに書き込む。

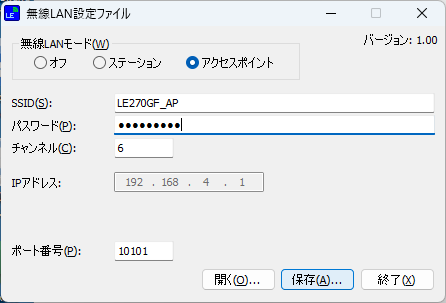

2. LE無線LAN接続というツールで、無線LAN設定ファイル（WLANCFG.WL）を作成する。
   今回はLE-270GF自身がアクセスポイント※になるように設定。無線LANモードは「アクセスポイント」を選択し、SSIDやパスワード等も入力する。
   ※「ステーション」を選択すると、PCとLE-270GFはアクセスポイントを経由して接続される。「アクセスポイント」を選択すると、LE-270GF自身がアクセスポイントになり、PCと直接接続される。


   設定が完了したら「保存」をクリックし、設定ファイルをSDカードに書き込む。
3. LE-270GFに、設定ファイルを書き込んだSDカードを挿入する。

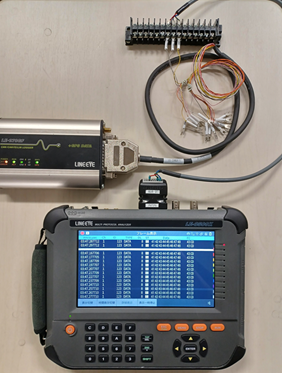

4. シミュレーション機能を利用できるようにしたLE-8500X-RT + SB-C2AN をLE-270GFに接続し、ACアダプタを用いてLE-270GFに電源を供給する。
5. LE-270GFのRUN/STOPボタンを長押しし、測定を開始する。
6. SB-C2AN の送信データテーブルに事前に登録したCAN フレームのリピート送信を開始する。 LE-270GFはSB-C2ANが送信するデータをキャプチャし、SDカードにロギングしていく。
7. PCのWi-Fiを有効にし、LE-270GFとPCをWi-Fi接続させる。
   (無線LAN設定ファイルでSDカード内に保存したSSIDが一覧に見つかるはずなので、これに接続を行う。)
8. LEファイルダウンローダーというツールをPCで起動する。接続をクリックするとSDカード内のファイルがリスト表示されるので、ファイルを選択してPCにダウンロードする。
9. 8.のログファイルをPCソフト LE-LINK27Fで開けるか確認する。



結果

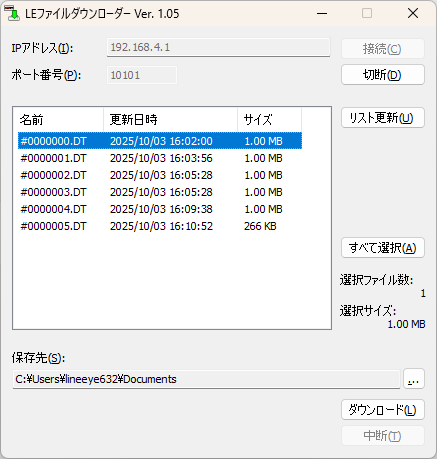

ロガーモードで測定したデータをSDカードに書き込み、LE-270GFとPCをWi-Fi接続させ、LEファイルダウンローダーで見ると、保存されたログファイルのリストが下記のように表示された。測定設定の際に指定した通りログファイルサイズは1Mバイトで区切られている。

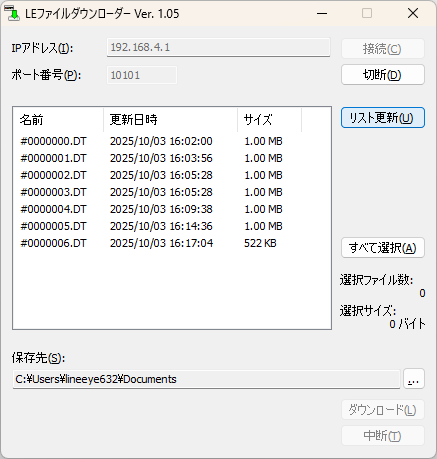

さらにリスト更新をクリックすることで、最新の状態が表示され、ログファイルを選択してダウンロードすると、保存先に設定したフォルダに保存された。
(1番下の、サイズが1MBに満たないファイルはまだ書込み中であるので、ダウンロードしても正常読込できないことに注意が必要である)

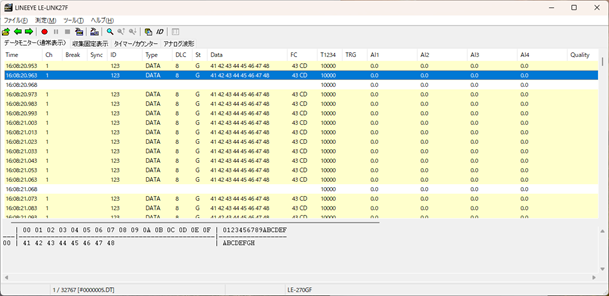

保存されたログファイルをLE-LINK27Fで開くことで、PCに読み出すことができた。

まとめ

LE-270GFのロガーモードでの測定を止めずに、SDカードに記録された通信ログファイルをWi-Fi経由でPCに読み出す手順が確認できた。
